BLD-70接線圖(接調速開關接法)
BLD-70接線圖(接調速開關接法)
BLD-70接線圖(接調速開關接法)

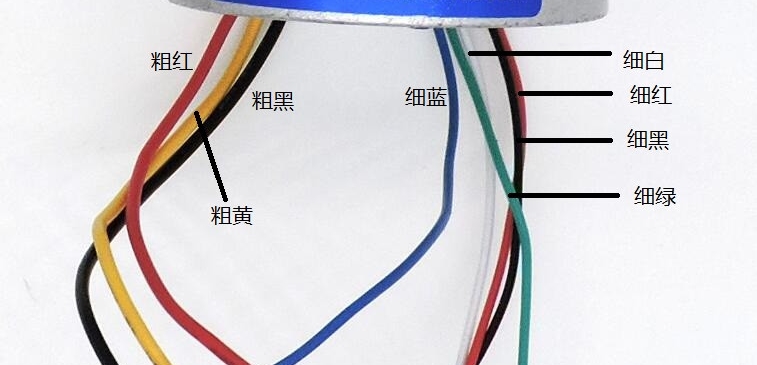

一、首先辨識清楚直流無刷電機上的線:
如上圖,直流無刷電機一共有八根線
三根是粗的,五根是細的分別為:
粗紅 細藍
粗黃 細白
粗黑 細紅
細黑
細綠
分清楚以上的八根線,就方便我們把對應的線連接到驅動器上

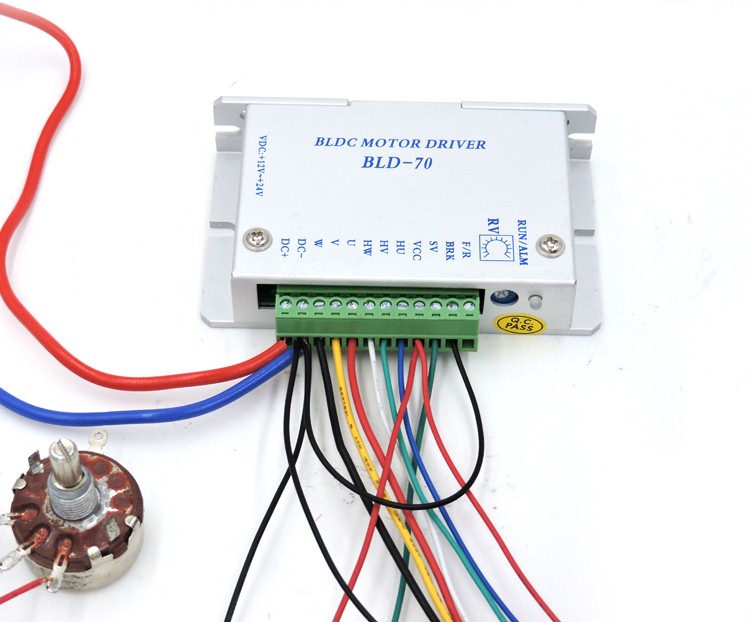

二、驅動器接線圖(接調速開關接法)俯視圖:
如上圖所示:
驅動器上從左到右的接線為:(請對應驅動器上的接線口附近的符號來看)
1、首先用一根線把 DC- 與 BRK 相連接
2、DC+ 接 電源正極 (最粗的紅線)
3、DC- 接 電源負極 (最粗的藍線) 和 開關的黑線(0v) 和 電機的細黑線
4、W 接 電機的粗黑線
5、v 接 電機的粗黃線
6、u 接 電機的粗紅線
7、HW 接 電機的細白線
8、HV 接 電機的細綠線
9、HU 接 電機的細藍線
10、VCC 接 電機的細紅線 和 開關的紅線(5v)
11、SV 接開關的藍線(開關的信號線)
12、BRK 用一根線把 DC- 與 BRK 相連接
13、F\R 不接線,留空白
